JXLD型机架（74标）

本贡架可直接与我厂的XLD型减速机10种机型联接

型号标定方法示例

机架高度代号：Ⅰ型，普通型；Ⅱ型，增高型
减速机输出轴轴径（mm）
减速机型号：3＃-12＃
机架代号

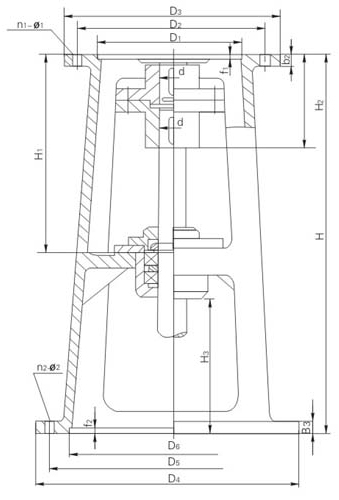

JXLD型机架主要参数及尺寸

机架代号	减速机出轴轴径d	搅拌轴轴端尺寸														外形及联接尺寸
机架代号	减速机出轴轴径d	d1	M	d2	d3（K6）	h1	h2	h3	h4	h5	h6	b	b1	t	t1	H1	H2	D3	D2	D1	n1-φ1	D4
JXLD3	35	40	M45×1.5	42.8	45	60	215	10	3	16	50	10	6	30	41	291	136	230	200	170	6-12	410
JXLD4	45	50	M55×2	52	55	75	235	14	4	22	69	14	8	39.5	51	335	175	260	230	200	6-12	450
JXLD5	55	60	M65×2	62	65	75	301	14	4	22	70	16	8	49	61	404	178	340	310	270	6-13	500
JXLD6	65	70	M75×2	72	75	90	277	16	4	25	85	18	10	58	70	402	215	400	360	316	8-16	530
JXLD7	80	85	M90×2	87	90	105	316	20	4	30	100	22	12	71	84	441	230	430	390	345	8-18	565
JXLD8	90	95	M100×2	97	100	125	320	20	4	30	120	25	12	81	94	471	276	490	450	400	12-18	565
JXLD9	100	105	M110×2	107	110	125	308	20	4	31	120	28	14	90	104	496	313	580	520	455	12-22	580
JXLD10	110	115	M120×2	117	120	155	267	24	4	35	150	28	14	100	114	475	363	650	590	520	12-22	650
JXLD11	130	135	M140×2	137	140	155	301	28	4	39	150	32	14	119	132	521	375	880	800	680	12-38	880
JXLD12	180	190	M200×3	196	200	284	377	36	4	48	280	45	16	165	190	757	664	1160	1020	900	8-39	1160

注：图示所注“h2”仅与本样本XLD系列减速机相配，如选用其他型号或其他厂家减速机，“H2”需另计算，Ⅰ型为普通型；Ⅱ型为增高型、除H、H2尺寸加大外，其余尺寸与Ⅰ型相同。
